一、引言
补偿器作为管道系统中不可或缺的弹性元件，其选型直接关系到工程的安全性、经济性和运行效率。选型不当可能导致管道应力集中、设备损坏甚至安全事故。因此，深入探讨补偿器的选型依据具有重要的工程意义。本文将从工况条件、材料特性、补偿器类型、结构设计、经济性及维护等多个维度，系统分析补偿器的选型依据。
二、工况条件：选型的核心依据
1. 温度与压力
管道的工作温度和压力是补偿器选型的首要参数。高温环境需选用耐高温材料（如不锈钢波纹管），而高压场景则要求补偿器具备更高的承压能力（如多层金属波纹管）。例如，在蒸汽管道中，波纹管补偿器需通过严格的高温蠕变和疲劳测试，以确保长期稳定运行。
温度对材料的影响：超过400℃的高温环境可能使普通碳钢波纹管氧化失效，需改用镍基合金或陶瓷涂层材料。压力与壁厚的关系：根据公式 $t = frac{P cdot D}{2 cdot sigma}$（其中 $t$ 为壁厚，$P$ 为压力，$D$ 为直径，$sigma$ 为许用应力），高压场景需增加波纹管壁厚或采用多层结构设计。
2. 介质特性
介质的化学性质（腐蚀性、黏度、是否含固体颗粒）直接影响补偿器的材质选择。例如：
腐蚀性介质：输送硫酸、盐酸等强酸介质时，需选用衬四氟或哈氏合金补偿器。含固体颗粒介质：需避免使用橡胶补偿器，优先选择金属波纹管或金属网套结构，以防颗粒磨损。
3. 位移量与振动特性
管道的热膨胀量、机械位移及振动频率需通过精确计算确定。例如，根据公式 $Delta L = alpha cdot L cdot Delta T$（其中 $Delta L$ 为伸长量，$alpha$ 为线膨胀系数，$L$ 为管长，$Delta T$ 为温差），可计算出补偿量需求。对于振动频繁的管道（如压缩机出口），需选择阻尼型补偿器以吸收能量。
三、材料选择：性能与经济的平衡
1. 主体材料
金属材料：不锈钢（304/316L）适用于大多数工业场景，钛合金则用于高腐蚀性环境。非金属材料：橡胶（EPDM、氟橡胶）和纤维织物（芳纶、聚酯）适用于低压、低温及需减震的场景。
2. 内衬材料
对于衬四氟补偿器，内衬层的质量直接影响耐腐蚀性和密封性。需确保四氟材料厚度均匀（建议≥1mm），且与金属基体结合牢固，避免剥离失效。
3. 材料的经济性
在满足性能的前提下，优先选择国产化材料以降低成本。例如，普通工况下可选用国产254SMO不锈钢替代进口哈氏合金，节省30%-50%成本。
四、补偿器类型：按需选择优质方案

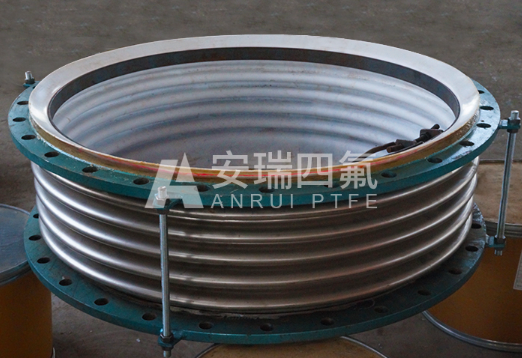

1. 金属波纹管补偿器
优势：耐高压（可达20MPa）、耐高温（≥800℃）、补偿量大（轴向补偿量可达1000mm）。适用场景：火力发电厂蒸汽管道、石油化工长输管线。
2. 非金属补偿器
优势：重量轻（密度仅为金属的1/4）、减震降噪（可降低振动幅度50%以上）、安装便捷。适用场景：建筑给排水、空调通风系统。
3. 套筒补偿器
优势：结构简单、成本低，适用于直线管道的轴向位移补偿。局限性：易泄漏，需定期维护。
五、结构设计：功能与可靠性的保障
1. 波纹形状与参数
U形波纹：综合性能优质，适用于大多数场景。Ω形波纹：承压能力更强，适用于高压环境。波纹参数：波纹高度、厚度、节距需根据补偿量和压力优化设计。例如，节距过密会降低耐压性，过疏则影响补偿量。
2. 连接方式
法兰连接：便于拆卸维护，适用于频繁检修的管道。焊接连接：密封性更好，适用于高温高压场景。
3. 导向与约束设计
对于大位移补偿器（如轴向位移>500mm），需增设导向装置以防止波纹管扭曲失效。
六、经济性与维护：全生命周期成本考量
1. 初期投资
金属补偿器（如波纹管）的采购成本通常是非金属补偿器的2-3倍，但其寿命可达10年以上，综合成本更低。
2. 维护成本
非金属补偿器：需定期更换密封件（建议每2年一次），维护成本较高。金属补偿器：仅需定期检查腐蚀情况，维护周期可达5年以上。
3. 停机损失
在连续生产场景（如炼油厂），补偿器故障可能导致数百万美元的停机损失，需优先选择高可靠性产品。
七、供应商与技术支持：选型的隐形要素
1. 供应商资质
选择具备API、CE认证的供应商，确保产品符合国际标准。
2. 技术支持
优质供应商应提供现场勘测、定制化设计及安装指导服务。例如，在复杂管系中，需通过有限元分析（FEA）验证补偿器布局的合理性。
3. 售后响应
应急维修能力是关键，如某化工厂因补偿器泄漏需在48小时内更换备件，供应商的本地库存和快速物流至关重要。
八、结论
补偿器的选型是一个多维度的决策过程，需综合工况条件、材料特性、结构设计、经济性及供应商服务等因素。实际工程中，建议通过以下步骤优化选型：
数据采集：精确测量管道温度、压力、位移量及介质特性。方案比选：对比金属与非金属补偿器的性能与成本。仿真验证：利用CAE工具模拟补偿器在极端工况下的表现。供应商评估：考察技术实力与售后服务能力。
通过科学系统的选型流程，可显著提升管道系统的安全性与经济性，为工程项目的成功奠定基础。
