金属波纹管的设计是多参数设计，设计难度非常大。金属波纹管的几何参数为：内径、外径、壁厚、层数、波距、波厚、波纹数、有效长度和端部结构等。金属波纹管的性能参数为：位移、耐压力、刚度、寿命等。根据设计输入条件进行几何参数和材料的初步设计，然后应用EJMA等设计公式对性能参数进行设计、评估，如果设计不满足要求，需要对部分参数进行重新设计，直到满足设计要求为止，在多数情况下，为了进行一项具体设计，需要在若干相互矛盾的设计要求中选择一个合理的、优化的方案。优化设计的方向是保证压力、位移、温度的条件下，刚度尽可能小。应用新材料.新结构提高波纹管的耐压能力和工作位移。
金属波纹管特点：
1、 性能优良
金属波纹管采用多层结构，比单层结构降低刚度，增加有效位移，有利于缩短阀门长度。
2、 设计规范
依据阀门设计手册有关标准中规定的最小阀杆直径、最小开启行程和波纹管受外压的组件焊接形式而设计的，金属波纹管组件结构合理、紧凑，有利于阀门的设计结构小型化。
3、 通用性强
用户可根据需要，通过简单计算选取所需产品，适用于各类截止阀、闸阀安全阀、调节阀等。

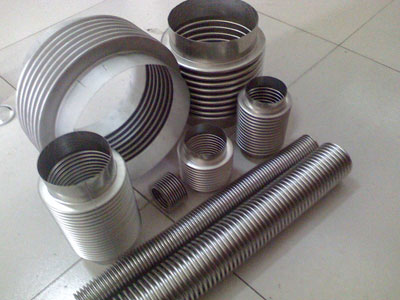

金属波纹管也称波纹补偿器、波纹膨胀节，波纹伸缩节。是由一个波纹管和两个端接构成其他零件组成。它通过波纹管的柔性变形来吸收管线轴向位移（也有少量横向、角向位移），端接管或直接与管道接管焊接，或焊上法兰再与管道法兰联接。波纹伸缩器上的小拉杆主要是运输过程中的刚性支撑或作为产品预变形调整用，它不是承力件。该类波纹补偿器的结构简单、价格低，因而凡是在管线上可能的地方应优先予以考虑。
压力级别：0.1Mpa-2.5Mpa
产品轴向补偿量： 18mm-160mm
安装使用注意事项：
①内衬筒方向应与介质流向一致（波纹伸缩器上有流向标志）。
②现场安装完后，必须拆除小拉杆。
③为了减少管架受力，可对此类波纹补偿器在安装前进行预变形（预拉、预压），用户需要时请注明。
