四氟乙烯(PTFE)-钠萘溶液处理粘接法 聚四氟乙烯(PTFE)-钠萘溶液处理粘接法：钠萘溶液处理含氟材料，首要是通过腐蚀液与PTFE塑料发作化学反应，扯掉材料表面上的有些氟原子，这么就在表面上留下了碳化层和某些极性基团。钠萘溶液处理含氟材料，首要是通过腐蚀液与PTFE塑料发作化学反应，扯掉材料表面上的有些氟原子，这么就在表面上留下了碳化层和某些极性基团。红外光谱标明，表面引入羟基、羰基和不饱和键等极性基团，这些基团能使表面能增大，接触角变小，湿润性前进，由难粘变为可粘。这是现在研讨的全部方法中效果较好，也是比照常用的方法。通常用钠萘四氢呋喃作为腐蚀液。
处理粘接进程如下：
(1)处理液制造：将一定量的金属钠加入到四氢呋喃与萘的溶液中，其间金属钠的质量分数控制在3％~5％，在室温下拌和约2h，直至溶液色彩出现深褐色或黑色即可；
(2)将待处理的PTFE工件浸入到该溶液中约5~10min，取出再用丙酮溶液浸泡3~5 min；
(3)从丙酮溶液中取出工件，用清水漂洗洁净后置于阴暗处天然枯燥；
(4)挑选环氧树脂、有机硅或聚氨酯做粘合剂，均匀涂于处理过的待粘接表面并立即粘接，于24~30℃下静置24h后即可粘接可靠。

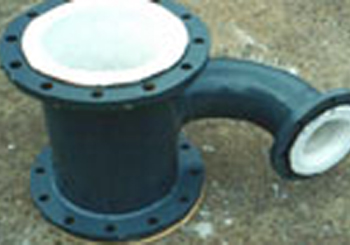

钢衬四氟直管俗称松衬管。 此技术选用PTFE棒材车削成的薄膜，盘绕烧结成形。适用于常压、正压的运送管路（如三废处理管路等），不宜用于有负荷的管路（如泵进、出口处及由落差或俄然冷却等能发作负压的管路）。 聚四氟乙烯布料管道技术之盘绕管松衬法具体技术为：将模压出产的四氟棒料，用车床切削成薄带，用手工或机械的方法将四氟薄带盘绕在预先计划好尺度的模具上，抵达恳求的厚度后，再在其外用一样方法缠上三到四层无碱玻璃丝带，最外层用铁丝扎紧，然后送入烧结炉成型，烧结后取出用水冷却，然后用手工或机械方法脱模，再套入钢管，翻边后即结束。
盘绕管是开端出产较多运用较广的一种，聚四氟乙烯这种管子出产时，自由度大，可以从小口径到大口径（可达Φ 2000mm以上），该管用车削薄膜盘绕后，烧结而成，其整体性和均匀性与盘绕时的张力、薄膜的厚度、薄膜表面的洁净程度、烧结时的温度、时间等要素有关，较难掌握。由于盘绕层数多，技术上难以控制，烧结后整体性和均匀性很难保证。因此，盘绕管最大壁厚不超越3mm，其出产进程较多，控制欠紧密，加工方法以手工为主聚四氟乙烯，质量不稳定，缺少有力的查看方法，且这种盘绕管松衬的管子壁簿，在负压和温差动摇大时，管道易抽瘪和法兰翻边部位易开裂等缺点。
钢衬四氟管道首要特性：
耐大气老化性：
耐辐照功用和较低的渗透性：长时间露出于大气中，表面及功用坚持不变。
不燃性：限氧指数在90以下。
耐酸碱性：不溶于强酸、强碱和有机溶剂。
抗氧化性：身手强氧化剂的腐蚀。
钢衬四氟管作业特性：
功用：介质作业温度：-100℃~-250℃
介质作业压力：正压：2.5MPa，常温下耐负压70KPa
耐腐蚀性：钢聚四氟乙烯类复合管，除熔融金属锂、钾、钠、三氟化氯、高温下的三氟化氧、高流速的液氟外，它简直可以反抗全部化学介质，包含浓硝酸和王水的腐蚀，它可以长时间在230℃-250℃温度下作业。钢聚偏氟乙烯类或其它偏氟乙烯类复合管，对卤素、卤代烃、强氧化剂、沸酸、碱、多种有机溶剂都有出色的耐蚀性，但不耐发烟硫酸、浓热硫酸和硝酸、90℃以上的酮、酯、胺类以及高温磺化剂腐蚀。
钢衬四氟管的首要利益：
耐高温——运用作业温度达250℃。
耐低温——具有出色的机械耐性；即使温度下降到-196℃，也可坚持5%的伸长率。
耐腐蚀——对大多数化学药品和溶剂，表现出慵懒、身手强酸强碱、水和各种有机溶剂。
耐气候——有塑猜中最佳的老化寿数。 高润滑——是固体材猜中摩擦系数最低者。
不粘附——是固体材猜中最小的表面张力，不粘附任何物质。
无毒害——具有生理慵懒，对生物无毒
钢衬四氟管首要运用：
钢衬四氟管适用于高温下激烈腐蚀性气体和液体，其它类型钢塑复合管和金属管不适运送介质，钢聚四氟乙烯复合管均适用。此外，钢聚偏氟类复合管适用的运送作业温度在-40℃~+150℃的腐蚀性介质。
