钢衬四氟管道PTFE为什么难于粘接？钢衬四氟管道PTFE之所以难于粘接，从它的物理性质上分析，主要有以下几个方面的原因：
⑴表面能低，临界表面张力一般只有1.85×10-2N/m。PTFE的前进接触角（θd）为118º，后退接触角（θr）为91º，接触角（θ）为104º，是所有材料中最大的，而接触角越大，润湿程度越小，即润湿性越差，胶粘剂不能充分润湿PTFE，从而不能很好的粘附在PTFE上；
⑵结晶度大，化学稳定性好，PTFE的溶胀和溶解都要比非结晶高分子困难，当胶粘剂涂在PTFE表面时很难发生高聚物分子链的互相扩散和缠结，不能形成较强的粘附力；
⑶PTFE结构高度对称，且属于非极性高分子。胶粘剂吸附在PTFE表面是由分子间作用力引起的，这种作用力包括取向力、诱导力和色散力。而PTFE非极性表面不具备形成取向力和诱导力的条件，而只能形成较弱的色散力，因而其粘附性能较差；
⑷PTFE的溶解性参数SP值很小，因而与其他物质的粘附性也很小。由上面分析可以看出，要解决PTFE难于粘接的问题，一般应从表面改性以改善其粘接性能和研制新型粘接剂两个方面入手。
钢衬四氟管道由于PTFE表面润湿性能差，不能被很好地粘接，因而大大限制了它的使用范围。为了使PTFE有更广泛的应用，对其表面进行处理，以改善粘接性能，提高粘接强度很有必要。

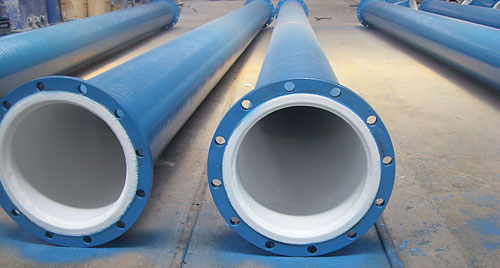

钢衬四氟PTFE管道特点如下：
1、使用温度高：在强腐蚀介质条件下，可以满足使用温度范围-60℃～150℃，在此温度范围内（除了熔融碱金属、元素氟及芳香烃类外），可满足所有化学介质。
2、耐真空：在-60℃～150℃范围内，可在真空条件下使用，在化工生产中，经常由于冷却、纵向排放、泵阀不同步操作等情况下引起局部真空状态。
3、耐高压：在温度使用范围内，可承受高达3Mpa的使用压力。
4、抗渗透：选用优质的聚四氟乙烯树脂，经过先进衬里工艺加工成高密度、足够厚度的PTFE衬里层，使产品具有优越的抗渗透性。
5、整体模压烧结工艺衬里，解决了钢-氟冷热伸缩的难题，使其达到同步伸缩。
6、采用了标准化尺寸配制，特别是化工管线中使用的管道、管配件都具有很强的互换性，为安装、备件提供了很大的方便。产品设计符合HG、GB等标准。制造范围DN15～DN600mm。适用工作温度-60℃-150℃。适用工作压力正压，同外壳钢件。负压≤150℃，全负压。
