在管道补偿设计配管中, 正确选用波纹管金属补偿器。解决力与变形协调统一。保证管网运行安全可靠的前提下,降低工程造价并使管网设计简单,敷设美观。
任何一个管网系统，通过固定管架的合理设置，可将其分断为直管段、L形管段、平面Z形管段、空间Z形管段、平面门形管段，对于不同管段，可选择不同结构型式的补偿器进行补偿。
管道固定支架的设置
当管道选用波纹金属补偿器吸收位移时，首先确定固定管架的位置,然后进行补偿设计。固定管架的数量和位置要根据管系的走向、一个或一组波纹补偿器所能吸收的位移、适合设置固定管架的位置及与之相连设备的位置。由于波纹补偿器吸收扭转的能力较差在设置固定管架和布置补偿器时应尽量避免扭转载荷作用到金属补偿器上。
金属波纹补偿器选型
按其用途分类一般分为轴向型补偿器、横向位移型补偿器、角位移型补偿器和压力平衡型补偿器。选用不同类型的补偿器和不同的布置方式，其补偿能力是不同的。选用膨胀节的一步就是初步设定管道固定支架的位置，不论一个管系如何复杂都可以用设置固定管架的方法将其划分为若干形状较为简单的独立补偿管段。
金属补偿器属于非标产品，补偿量和安装位置必须符合设计及产品技术文件的要求，并应根据设计计算的补偿量进行预拉伸或预压缩。本站采用轴向型内压式波纹补偿器（TNY），主要生产用于补偿轴向位移。部分厂家的产品也可以补偿横向位移、轴向与横向合成位移和角位移的能力。

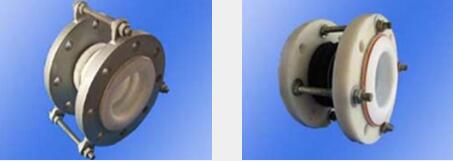

波纹四氟管胀节上的拉杆主要是运输过程中的刚性支承或作为产品予变形调整用。拉杆是否拆除应根据厂家拉杆的作用而定，临时固定杆应在试压结束后拆除，如果是承力构件和导向拉杆不可除。
补偿器安装注意事项
1、为了使波纹管处于良好的工作状态，安装时不能用补偿器的变形，包括轴向、横向、扭转等来调正管系位置安装误差。
2、补偿器所有的活动元件不得被外部构件卡死或限制其活动部位正常动作
3、 装有补偿器的管线在运行操作中，阀门开启和关闭要逐渐进行，以免管道线内压力急剧变化，造成支架或补偿器损坏。
4、支架必须符合设计要求，严禁在支架未安装好之前在管线内试压，以免将补偿器拉坏。
5、如需保温的管道，应保温在补偿器外保护套上，且不得使用含氯的保温材料。
6、波纹管是用薄壁不锈钢板成型的，因此在运输、保管时间要注意不要敲击、划伤、引弧、焊接飞溅等原因使波纹管损坏。
补偿器支架设置原则
1、靠近补偿器的部位应设置导向架，一个导向支架与补偿器的距离应小于或等于4倍公称直径，二个导向支架与一个导向支架的距离应小于或等于14倍公称直径，以防止管道有弯曲和径向偏移造成补偿器的破坏。
2、两个固定支座间仅能布置一个补偿器
